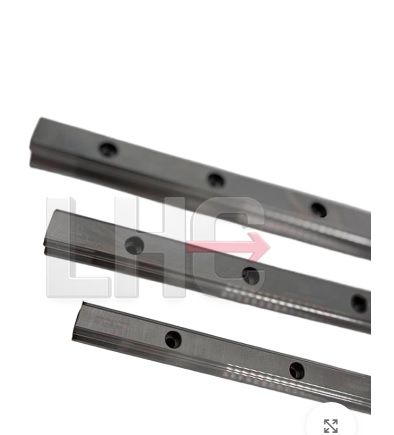

ریل MGNR 12-200 CM-HQM BRAND
ریل MGNR12-200CM برند HQM یک ریل خطی مینیاتوری سری MGN با عرض ۱۲ میلی‌متر و طول ۲۰۰ سانتی‌متر (۲ متر) است که برای کاربردهایی با فضای محدود و نیاز به دقت بالا طراحی شده است. این ریل با واگن‌های سری MGN12C (کوتاه) و MGN12H (بلند) سازگار بوده و گزینه‌ای عالی برای استفاده در تجهیزات پزشکی، پرینترهای سه‌بعدی، ربات‌های کوچک، سیستم‌های موقعیت‌یابی نوری و دستگاه‌های CNC ظریف محسوب می‌شود.
📐 مشخصات فنی ریل MGNR12-200CM HQM
| ویژگی | مشخصات |
|---|---|
| 🔩 مدل | MGNR12-200CM |
| 📏 عرض ریل | 12 میلی‌متر |
| 📏 طول ریل | 2000 میلی‌متر (2 متر) |
| ⚙️ نوع ریل | مینیاتوری پروفیل‌دار (Miniature Profile Rail) |
| 🔁 واگن سازگار | MGN12C (کوتاه)، MGN12H (بلند) |
| 🔧 سوراخ نصب | رزوه M3 با فواصل استاندارد (هر 25~30mm) |
| 🧱 متریال | فولاد ضدزنگ یا سخت‌کاری‌شده با پوشش ضد خوردگی (بسته به مدل HQM) |
| 🌐 برند | HQM – دقت بالا، جایگزین معادل برندهای HIWIN و THK |
✅ مزایای ریل MGNR12 HQM
-
🎯 حرکت بسیار نرم، بی‌صدا و دقیق در مسیرهای کوتاه و متوسط
-
🧩 ابعاد بسیار فشرده – مناسب برای فضاهای محدود و طراحی‌های سبک
-
🔧 نصب آسان روی آلومینیوم یا بدنه‌های کامپوزیتی با پیچ‌های کوچک
-
🛢️ واگن‌های گریس‌خور با قابلیت روان‌کاری دستی یا دوره‌ای
-
🛠️ قابلیت کارکرد پیوسته در پروژه‌های ظریف با بار سبک تا متوسط
🎯 کاربردهای ریل MGNR12-200CM
-
پرینترهای سه‌بعدی و دستگاه‌های FDM / SLA
-
تجهیزات پزشکی، دندان‌پزشکی و نوری
-
ماژول‌های حرکتی ربات‌های کوچک و آزمایشگاهی
-
ماشین‌های حکاکی لیزری یا CO2 کوچک
-
سیستم‌های اندازه‌گیری دقیق و دوربین‌های جابه‌جاشونده
⚠️ نکات مهم در نصب و استفاده
-
✅ واگن مناسب را بر اساس نوع بارگذاری (C یا H) انتخاب کنید
-
🔩 استفاده از پیچ‌های رزوه ریز با گشتاور پایین و آچار گشتاورسنج توصیه می‌شود
-
🛢️ روان‌کاری اولیه معمولاً وجود دارد، اما برای استفاده صنعتی سنگین، افزودن گریس پیشنهاد می‌شود
-
📐 نصب باید بر روی بستر تراز و سخت برای جلوگیری از قفل‌شدن ساچمه‌ها انجام شود
