دنده شانه ای صاف-M1.5-17*17-200CM-HQM BRAND

برند:HQM
1,420,000
توضیحات

هر واحد کالا 200 سانتی‌متر می‌باشد.

قیمت برحسب یک واحد 200 سانتی‌متری است.

سفارش می‌تواند ضریبی از 200 سانتی‌متر باشد.

دسته بندی ها » , برند:

هر واحد کالا 200 سانتی‌متر می‌باشد.

قیمت برحسب یک واحد 200 سانتی‌متری است.

سفارش می‌تواند ضریبی از 200 سانتی‌متر باشد.

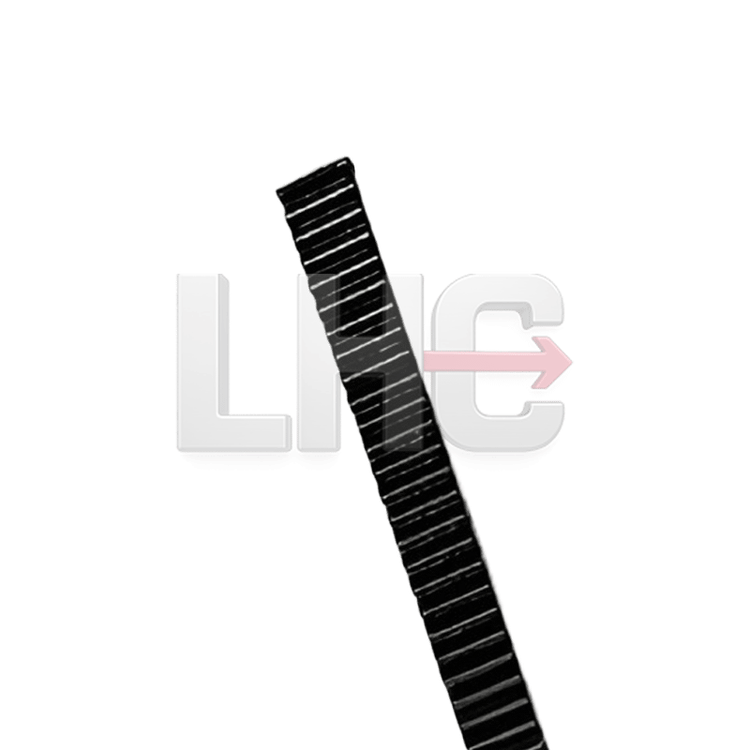

دنده شانه‌ای M1.5-17×17-HQM یک قطعه مکانیکی از نوع دنده رک صاف (Straight Rack Gear) است که برای انتقال حرکتی مستقیم در سیستم‌های مکانیکی، CNC، دروازه‌های اتوماتیک و ماشین‌آلات دقیق کاربرد دارد. این دنده دارای ماژول ۱.۵، مقطع مربعی 17×17 میلی‌متر و طول مؤثر ۲۰۰۰ میلی‌متر می‌باشد که آن را برای کاربردهای سبک تا نیمه‌صنعتی ایده‌آل می‌سازد.

🔧 مشخصات فنی دنده رک HQM M1.5:

  • مدل: M1.5-17×17-200CM

  • نوع دنده: شانه‌ای صاف (Straight Rack)

  • ماژول: 1.5

  • ابعاد مقطع: 17×17 میلی‌متر

  • طول مؤثر: 2000 میلی‌متر (۲ متر)

  • جنس: فولاد سخت‌کاری‌شده صنعتی (آلیاژ C45 یا معادل)

  • پرداخت سطح: ماشین‌کاری دقیق + روکش ضدزنگ مشکی (در صورت سفارش)

  • برند: HQM – کیفیت صنعتی با قیمت اقتصادی

✅ مزایای کلیدی:

  • حرکت خطی یکنواخت، بی‌صدا و بدون لقی محسوس

  • امکان جفت شدن دقیق با دنده‌های صاف ماژول 1.5 (مانند Spur Gear HQM M1.5-20 و مشابه)

  • ساختار مقاوم برای نصب افقی یا عمودی

  • مناسب برای دستگاه‌های سبک CNC، مکانیزم درب، سیستم‌های X-Y محور

  • نصب آسان با سوراخ‌کاری یا براکت سفارشی

🎯 کاربردها:

  • سیستم‌های حرکتی خطی در دستگاه‌های CNC کوچک

  • مکانیزم حرکت درب اتوماتیک، ریلی و صنعتی

  • پروژه‌های اتوماسیون سفارشی و DIY صنعتی

  • ربات‌های مسیر‌یاب یا بازوی مکانیکی خطی

  • تجهیزات لیزر، پرینتر صنعتی، فیدر اتوماتیک

🛠️ نکات نصب:

  • استفاده از دنده مقابل با ماژول ۱.۵ برای هم‌پوشانی صحیح الزامی است

  • قابلیت برش یا اتصال چند قطعه به‌صورت سری برای کورس‌های بلندتر

  • روان‌کاری با گریس صنعتی برای عملکرد بی‌صدا و روان

  • پیشنهاد می‌شود بر روی بستر کاملاً تراز با پیچ یا براکت محکم شود

📊 مقایسه با دیگر رک‌های HQM:

مدل ماژول ابعاد مقطع (mm) طول (cm) کاربرد پیشنهادی
M1-15×15-100CM 1 15×15 100 پرینتر، درب سبک
M1.5-17×17-200CM 1.5 17×17 200 CNC، درب اتوماتیک، سیستم خطی
M2-20×20-100CM 2 20×20 100 دستگاه نیمه‌صنعتی
M2-25×25-200CM 2 25×25 200 مکانیزم‌های صنعتی متوسط

اگر در جستجوی دنده شانه‌ای صاف و باکیفیت برای انتقال قدرت خطی روان و دقیق هستید، رک HQM M1.5-17×17 با طول ۲ متر، گزینه‌ای مناسب برای دستگاه‌های سبک، سیستم‌های رباتیک و پروژه‌های اتوماسیون خواهد بود.
