برند : hqm
دستهبندی : ریل

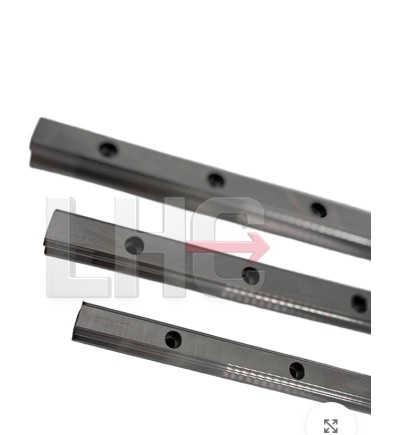

ریل HGR30-400CM-HQM BRAND
ریل خطی مدل HGR30 به طول 400 سانتی‌متر از برند HQM یک ریل گاید صنعتی با مقطع مستطیلی و دقت بالا است که برای سیستم‌های انتقال حرکت خطی در ماشین‌آلات CNC، رباتیک، خطوط تولید و مکانیزم‌های سنگین به کار می‌رود. این ریل از خانواده HGR بوده و با عرض پایه 30 میلی‌متر، برای بلبرینگ‌های سری HGW یا HGH طراحی شده است.
طول ۴۰۰۰ میلی‌متر (۴ متر) آن را به گزینه‌ای مناسب برای محورهای X یا Y دستگاه‌های بزرگ تبدیل کرده است که نیازمند حرکت پایدار و بدون لرزش در کورس بالا هستند.
📐 مشخصات فنی ریل HGR30-400CM – HQM
| ویژگی | مشخصات |
|---|---|
| 🔩 مدل | HGR30-4000mm |
| 📏 عرض ریل | 30 میلی‌متر |
| 📐 ارتفاع کلی | ~28 میلی‌متر (بسته به مدل HQM) |
| 📏 طول | 4000 میلی‌متر (4 متر) |
| 🧱 جنس | فولاد آلیاژی سخت‌کاری‌شده و سنگ‌خورده |
| 🎯 دقت ساخت | کلاس صنعتی ±0.02~0.05mm در هر متر |
| ⚙️ نوع سوراخ‌ها | از پیش سوراخ‌کاری‌شده، رزوه‌دار یا عبوری جهت نصب از پایین |
| 🔩 نوع واگن سازگار | HGW30 یا HGH30 – ساچمه‌ای چهار ردیفه با سیستم قفسه‌ای |
| 🌐 برند | HQM – مطابق با استاندارد HIWIN، PMI، THK |
✅ مزایای ریل HGR30 HQM
-
🎯 حرکت بسیار پایدار با دقت بالا در کل طول ۴ متر
-
⚙️ تحمل بار شعاعی و محوری بالا با ساختار مقطع H شکل
-
🛠️ مقاومت در برابر ارتعاش، تاب و خمش در سیستم‌های سنگین
-
🔧 نصب آسان با سوراخ‌کاری منظم و دقیق در طول ریل
-
🧰 سازگار با انواع واگن‌های صنعتی سری HG (برندهای مختلف)
🎯 کاربردها
-
ماشین‌آلات CNC سنگین (فرز، برش پلاسما، حکاکی فلز و چوب)
-
خطوط مونتاژ و تولید خودکار
-
مکانیزم‌های جابه‌جایی رباتیک با طول کورس بالا
-
ماشین‌آلات بسته‌بندی، چاپ صنعتی و اندازه‌گیری
-
سیستم‌های پوزیشنر صنعتی با عملکرد شبانه‌روزی
⚠️ نکات مهم در انتخاب و نصب
-
✅ تطابق کامل ریل با واگن HGR30 – انتخاب صحیح HGH یا HGW
-
📏 در نظر گرفتن طول کورس + فضای حرکتی هر دو طرف واگن
-
🔩 استفاده از سطح تراز، پیچ استاندارد و کوپلینگ مناسب هنگام نصب
-
🛢️ روان‌کاری دوره‌ای با روغن یا گریس مخصوص ریل‌های صنعتی
-
⚙️ در صورت نیاز، امکان سفارش برش سفارشی یا جفت‌سازی دو ریل
