برند : HIWIN
دستهبندی : ریل

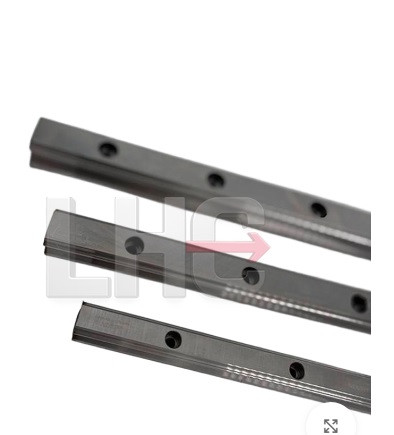

ریل HGR 25-400CM -HIWIN BRAND
ریل خطی HGR25 به طول ۴۰۰۰ میلی‌متر (۴ متر) از برند HIWIN یکی از قدرتمندترین و دقیق‌ترین ریل‌های گاید خطی در صنعت اتوماسیون و ماشین‌سازی است. این ریل از نوع پروفیل مربعی با سیستم ساچمه‌ای چهار ردیفه (4-row circular arc contact) است که با واگن‌های HGW یا HGH سری 25 جفت می‌شود.
ریل‌های HGR به دلیل طراحی مستحکم، تحمل بار شعاعی و محوری بسیار بالا، پایداری بی‌نظیر در سرعت‌های بالا و دقت حرکت، گزینه‌ای ایده‌آل برای دستگاه‌های CNC، ماشین‌آلات برش سنگین، پلتفرم‌های گنتری و تجهیزات با کورس بلند هستند.
📐 مشخصات فنی ریل HGR25-400CM برند HIWIN
| ویژگی | مشخصات |
|---|---|
| 🔩 مدل | HGR25 |
| 📏 طول ریل | 4000 میلی‌متر (۴ متر) |
| 📐 عرض ریل | 23 میلی‌متر |
| 📐 ارتفاع ریل | 20 میلی‌متر |
| ⚙️ نوع ریل | مربعی (Square Profile) با شیارهای ساچمه‌ای |
| 🧲 سازگار با واگن | HGW25CA، HGH25CA، HGH25HA و مشابه |
| 🧱 جنس | فولاد آلیاژی سخت‌کاری‌شده با آبکاری ضدزنگ (Chrome-plated) |
| 🔧 نوع نصب | سوراخ‌کاری از بالا با فاصله استاندارد (~60mm pitch) |
| 🌐 برند | HIWIN – ساخت تایوان، استاندارد جهانی ISO و DIN |
✅ مزایای کلیدی ریل HGR25-400CM برند HIWIN
-
🎯 دقت فوق‌العاده در حرکت خطی بدون لقی
-
⚙️ تحمل بار بالا در چهار جهت شعاعی و محوری
-
🔇 حرکت نرم و بی‌صدا حتی در سرعت بالا و مسیر بلند
-
🛠️ قابل استفاده در سیستم‌های دارای شوک یا بار ضربه‌ای
-
🧩 سازگاری کامل با واگن‌های اصلی HIWIN و برندهای معتبر دیگر
-
🔁 قابلیت نصب چند واگن روی یک ریل برای افزایش استحکام و دقت
🎯 کاربردهای صنعتی ریل HGR25 HIWIN
-
ماشین‌آلات CNC در صنایع فلز، چوب و سنگ
-
دستگاه‌های واترجت، لیزر، پلاسما و پانچ سنگین
-
ربات‌های صنعتی و محورهای گنتری با کورس بلند
-
سیستم‌های جابه‌جایی دقیق و پوزیشنینگ با بار بالا
-
تجهیزات اتوماسیون کارخانه، خطوط تولید و مونتاژ پیشرفته
⚠️ نکات فنی مهم پیش از خرید
-
✅ بررسی تطابق دقیق با واگن (مثلاً HGW25CA یا HGH25CA)
-
📏 اطمینان از صافی سطح نصب و تراز دو ریل در کاربردهای دوبل
-
🔩 استفاده از پیچ‌های دقیق و نصب با گشتاور کنترل‌شده برای جلوگیری از تاب برداشتن ریل
-
🛢️ روان‌کاری اولیه واگن با گریس مناسب و درپوش محافظ جهت کارکرد مداوم
