برند : HQM
دستهبندی : شافت پایه دار HQM

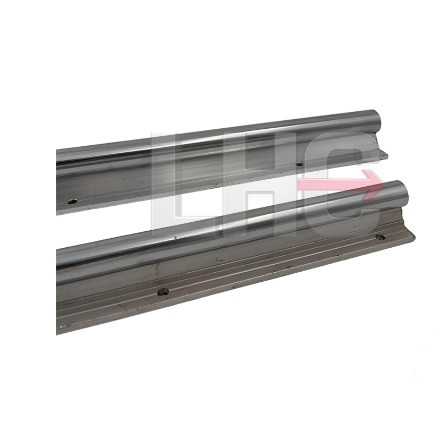

شفت پایه دار- SBS 16 – 400 CM-HQM BRAND
شفت پایه‌دار HQM مدل SBS 16 با قطر 16 میلی‌متر و طول 400 میلی‌متر، یکی از انتخاب‌های پرکاربرد در سیستم‌های حرکتی دقیق و نیمه‌صنعتی است. این شفت از فولاد سخت‌کاری‌شده با روکش کروم صنعتی ساخته شده و روی یک پایه آلومینیومی سبک و مقاوم سوار شده است که پایداری مکانیکی و نصب آسان را تضمین می‌کند.
سطح شفت با دقت بالا صیقل داده شده و دارای تلرانس h6 است تا عملکردی بی‌صدا، نرم و بدون لقی را برای بلبرینگ‌های خطی مانند SBR16UU یا SC16UU فراهم کند.
مشخصات فنی SBS 16 – HQM:
-
مدل: SBS 16 × 400mm
-
قطر شفت: 16 میلی‌متر
-
طول: 400 میلی‌متر
-
جنس شفت: فولاد القایی سخت‌کاری‌شده
-
پوشش سطحی: کروم سخت صنعتی (Hard Chrome Plated)
-
کلاس سختی سطح: HRC 58~62
-
پایه نگهدارنده: آلومینیوم اکسترود شده صنعتی
-
تلرانس قطر: h6 – سازگار با LM16UU / SBR16UU
-
نصب: دارای شیار پیچ‌خور استاندارد برای اتصال مستقیم
مزایا:
-
کاهش خمش و لرزش در طول‌های متوسط
-
نصب آسان روی میز یا فریم آلومینیومی
-
حرکت نرم و دقیق بلبرینگ‌های خطی
-
مناسب برای پروژه‌های CNC سبک، پرینترهای صنعتی و اتوماسیون نیمه‌صنعتی
-
قیمت مناسب با عملکرد صنعتی و دوام بالا
کاربردها:
-
CNC رومیزی و نیمه‌صنعتی
-
پرینترهای ۳D، لیزرکاترهای سبک
-
محورهای Y و Z در ربات‌های کارتزین
-
تجهیزات بسته‌بندی، مونتاژ و جابه‌جایی سبک
-
پروژه‌های آموزشی، تحقیقاتی و DIY صنعتی
نکات فنی نصب:
-
سازگار با بلبرینگ‌های SBR16UU، LM16UU، SC16UU
-
قابل نصب به کمک پیچ استاندارد روی شاسی یا پروفیل آلومینیومی
-
برای حرکت روان در طولانی‌مدت، روان‌کاری بلبرینگ توصیه می‌شود
-
امکان اتصال چند شفت به‌صورت پشت‌سر‌هم برای مسیرهای طولانی‌تر وجود دارد
مقایسه با مدل‌های دیگر SBS HQM:
| مدل | قطر شفت | استحکام | کاربرد پیشنهادی |
|---|---|---|---|
| SBS 12 | 12mm | سبک | پرینتر 3D، CNC آموزشی |
| SBS 16 | 16mm | متوسط | CNC رومیزی، اتوماسیون نیمه‌صنعتی |
| SBS 20 | 20mm | بالا | CNC متوسط، محورهای Y و Z |
| SBS 25 | 25mm | بسیار بالا | CNC صنعتی، گنتری |
اگر پروژه‌ی شما نیازمند حرکت خطی دقیق، روان و مقاوم در برابر خمش با نصب آسان در ابعاد کوچک و متوسط است، شفت پایه‌دار HQM مدل SBS 16×400mm انتخابی حرفه‌ای، اقتصادی و قابل اطمینان خواهد بود.
