Name: شفت پایه دار- SBS 20 – 400 CM-HQM BRAND
Brand: HQM

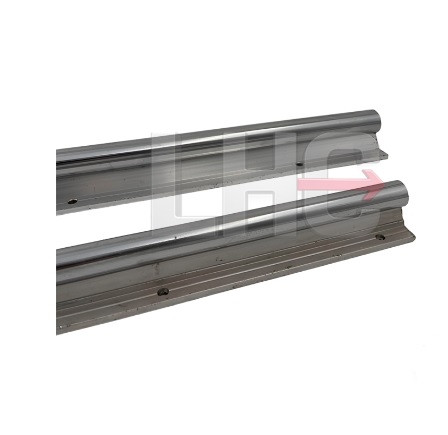

شفت پایه‌دار HQM مدل SBS 20 با قطر 20 میلی‌متر و طول 400 میلی‌متر، یک ریل حرکتی دقیق و مستحکم است که برای هدایت بلبرینگ‌های خطی در سیستم‌های حرکتی نیمه‌صنعتی و صنعتی طراحی شده است. این شفت از فولاد سخت‌کاری‌شده با روکش کروم صنعتی ساخته شده و روی یک پایه آلومینیومی مقاوم نصب شده که پایداری سازه‌ای بالا و نصب آسان را فراهم می‌سازد.

ترکیب شفت صیقلی و پایه ساپورت‌شده باعث می‌شود که این مدل عملکردی بدون لرزش، روان و بدون لقی در طول‌های متوسط داشته باشد، بدون اینکه نیاز به ساپورت‌های اضافی باشد.

مشخصات فنی شفت SBS 20 – HQM:

مدل: SBS 20 × 400mm
قطر شفت: 20 میلی‌متر
طول کل: 400 میلی‌متر
جنس شفت: فولاد آلیاژی سخت‌کاری‌شده
روکش سطحی: کروم سخت صنعتی (Hard Chrome Plated)
سختی سطح: HRC 58~62
پایه نگهدارنده: آلومینیوم صنعتی سبک و صلب
تلرانس قطر: h6 – مناسب بلبرینگ‌های خطی LM20UU / SBR20UU
نصب: دارای شیار پیچ‌خور برای نصب مستقیم روی فریم یا میز

مزایا:

مقاومت بالا در برابر خمش و ارتعاش در طول‌های متوسط
نصب سریع و آسان بدون نیاز به تجهیزات پشتیبان
حرکت روان و بدون لقی واگن خطی
مناسب برای پروژه‌های نیمه‌سنگین و اتوماسیون با دقت متوسط تا بالا
کاهش هزینه نصب با وجود ساپورت یکپارچه

کاربردها:

دستگاه‌های CNC رومیزی و صنعتی نیمه‌سنگین
پرینترهای صنعتی سه‌بعدی
محورهای Y و Z در سیستم‌های کارتزین
تجهیزات انتقال دقیق در خطوط بسته‌بندی و مونتاژ
اتوماسیون عمومی در صنایع پزشکی، لیزر، و چوب

نکات نصب:

سازگاری کامل با بلبرینگ‌های SBR20UU یا بلوک SC20
قابل نصب با پیچ‌های استاندارد در فریم آلومینیوم صنعتی
برای روان‌کاری بلبرینگ‌ها، از گریس مقاوم به سایش استفاده شود
در صورت نیاز به کورس حرکتی بیشتر، می‌توان چند شفت را در امتداد هم نصب کرد

مقایسه با سایر شفت‌های پایه‌دار HQM:

مدل	قطر	استحکام مکانیکی	کاربرد رایج
SBS 12	12mm	سبک	CNC سبک، پرینتر 3D
SBS 16	16mm	متوسط	CNC متوسط، اتوماسیون دقیق
SBS 20	20mm	بالا	CNC نیمه‌سنگین، پلتفرم حرکتی
SBS 25	25mm	بسیار بالا	CNC صنعتی، برش سنگ و فلز

اگر به دنبال یک ریل حرکتی دقیق و مقاوم برای پروژه‌های نیمه‌سنگین خود هستید، شفت پایه‌دار HQM مدل SBS 20×400mm با کیفیت ساخت بالا و دقت حرکتی مناسب، یک انتخاب مقرون‌به‌صرفه و حرفه‌ای است.
