شفت پایه دار- SBS 25 – 400 CM-HQM BRAND

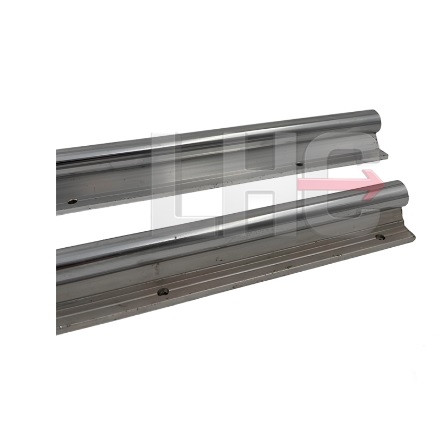

شفت پایه‌دار HQM مدل SBS 25 با قطر 25 میلی‌متر و طول 400 میلی‌متر، یک راهنمای حرکتی دقیق و مقاوم است که برای استفاده در سیستم‌های خطی سنگین، دستگاه‌های CNC، تجهیزات اتوماسیون صنعتی و خطوط مونتاژ طراحی شده است. این شفت از فولاد سخت‌کاری‌شده با روکش کروم صنعتی تولید شده و روی یک پایه آلومینیومی اکسترود شده مستقر شده است که پایداری ساختاری عالی، کاهش خمش، و سهولت نصب را تضمین می‌کند.
این نوع شفت با بلبرینگ‌های سری SBR25UU و بلوک‌های SC25 یا واگن‌های خطی استاندارد سازگار بوده و امکان حرکت روان، دقیق و بی‌صدا را حتی در بارهای مکانیکی بالا فراهم می‌کند.
مشخصات فنی شفت SBS 25 – HQM:
-
مدل: SBS 25 × 400
-
قطر شفت: 25 میلی‌متر
-
طول کل: 400 میلی‌متر
-
جنس شفت: فولاد سخت‌کاری‌شده با روکش کروم
-
سختی سطح شفت: HRC 58~62
-
پایه نگهدارنده: آلومینیوم صنعتی سبک و مقاوم
-
تلرانس سطحی: h6 (دقت بالا برای بلبرینگ‌های خطی)
-
سازگاری: بلبرینگ SBR25UU، SC25UU، واگن‌های CNC صنعتی
-
نصب: دارای شیار پیچ‌خور برای نصب مستقیم روی میز، فریم یا شاسی
مزایا:
-
جلوگیری از خمش در طول‌های بالا
-
نصب آسان بدون نیاز به ساپورت اضافی
-
حرکت پایدار، بدون لقی و بی‌صدا
-
مناسب برای پروژه‌های صنعتی و نیمه‌سنگین
-
مقاومت عالی در برابر سایش و رطوبت محیطی
کاربردها:
-
دستگاه‌های CNC صنعتی و نیمه‌سنگین
-
محورهای حرکتی گنتری، Z و Y
-
سیستم‌های اتوماسیون، مونتاژ، بسته‌بندی
-
ماشین‌آلات سوراخ‌کاری، برش و حکاکی
-
خطوط انتقال دقیق و جابه‌جایی مکانیزه در صنایع مختلف
نکات فنی پیش از نصب:
-
بررسی سازگاری بلبرینگ (SBR25UU یا SC25)
-
نصب مستقیم روی سطح تراز با پیچ‌های استاندارد
-
روان‌کاری دوره‌ای با گریس مناسب برای افزایش طول عمر
-
امکان اتصال چند شفت در مسیر طولانی‌تر با دقت بالا
-
مناسب برای طول‌های 400mm تا 2000mm بسته به مدل و فریم
مقایسه با سایر سایزهای شفت پایه‌دار HQM:
| مدل | قطر شفت | کاربرد | پایداری در طول زیاد |
|---|---|---|---|
| SBS 16 | 16mm | CNC سبک، پرینتر صنعتی کوچک | متوسط |
| SBS 20 | 20mm | CNC متوسط و اتوماسیون عمومی | بالا |
| SBS 25 | 25mm | CNC نیمه‌سنگین، ربات صنعتی | بسیار بالا |
| SBS 30 | 30mm | سیستم‌های پرقدرت صنعتی | فوق‌العاده بالا |
اگر به دنبال شفتی هستید که در برابر خمش مقاومت کند، نصب آسانی داشته باشد و حرکت دقیق و بدون لرزش را در سیستم‌های CNC یا اتوماسیون صنعتی ارائه دهد، شفت پایه‌دار HQM مدل SBS 25 با طول 400 میلی‌متر گزینه‌ای کاملاً حرفه‌ای و مطمئن برای کاربرد شماست.
