برند : HQM
دستهبندی : گیربکس

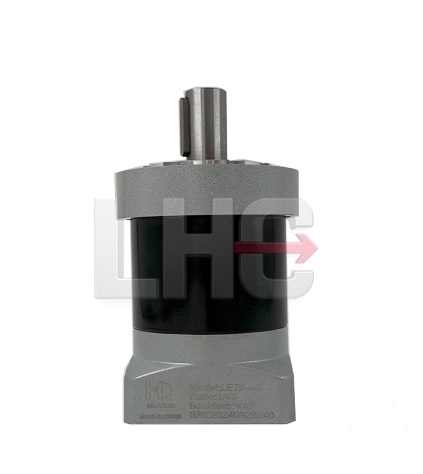

SE70-05-14 Helical Planetary Gearbox HQM
گیربکس خورشیدی هلیکال مدل SE70-05-14 از برند HQM یکی از گزینه‌های حرفه‌ای در انتقال قدرت با دقت و راندمان بالا است. این گیربکس از سری گیربکس‌های سیاره‌ای با دنده هلیکال (Helical Planetary Gearbox) می‌باشد که برای کاربردهای سروو و استپر موتور، ماشین‌آلات دقیق، تجهیزات اتوماسیون صنعتی و سیستم‌های کنترل موقعیت طراحی شده است.
مدل SE70-05-14 با نسبت تبدیل 5:1، سایز فلنج 70 میلی‌متر و شفت خروجی 14 میلی‌متر، عملکرد بسیار نرم، بدون لقی محسوس و با توان تحمل گشتاور بالا را ارائه می‌دهد.
📐 مشخصات فنی گیربکس SE70-05-14 HQM
| ویژگی | مشخصات |
|---|---|
| 🔩 مدل | SE70-05-14 |
| ⚙️ نوع گیربکس | سیاره‌ای (Planetary) با دنده هلیکال |
| 🔁 نسبت تبدیل (Gear Ratio) | 5:1 |
| 📐 قطر فلنج ورودی | 70 میلی‌متر |
| 📏 قطر شفت خروجی | 14 میلی‌متر |
| 📏 نوع شفت | گرد – کلیدخور یا صاف (بسته به سفارش) |
| 🛢️ روان‌کاری | روغن‌کاری دائمی با گریس مقاوم فشار و دما |
| 🔧 نصب | فلنج‌دار – نصب مستقیم روی موتور یا پایه |
| 🎯 لقی (Backlash) | پایین (معمولاً کمتر از 8~10 arcmin) |
| 🧱 متریال بدنه | آلیاژ آلومینیوم سبک با مقاومت بالا و پوشش آندایز |
| 🌐 برند | HQM – دقت صنعتی تایوانی با استاندارد اروپایی |
✅ مزایای کلیدی گیربکس SE70-05-14
-
🎯 دقت بالا با لقی بسیار کم مناسب برای سیستم‌های موقعیت‌یابی (Positioning)
-
🛠️ گشتاور خروجی بالا در ابعاد فشرده با طراحی بهینه دنده‌های هلیکال
-
🔇 عملکرد نرم و بی‌صدا حتی در دورهای بالا
-
🔁 راندمان مکانیکی بسیار بالا (تا ۹۵٪) به دلیل کاهش اصطکاک داخلی
-
⚙️ عمر طولانی بدون نیاز به تعمیرات دورهای
-
🔩 سازگار با انواع سرووموتور، استپ موتور و الکتروموتورهای فلنجی
🎯 کاربردهای حرفه‌ای گیربکس خورشیدی SE70 HQM
-
دستگاه‌های CNC و ماشین‌آلات دقیق برش و تراش
-
سیستم‌های رباتیک صنعتی و پلتفرم‌های گنتری
-
پرینترهای صنعتی، تجهیزات لیزر و اتوماسیون پیشرفته
-
خطوط مونتاژ هوشمند، سیستم‌های جابه‌جایی خطی
-
تجهیزات بسته‌بندی، داروسازی، نیمه‌هادی و اتوماسیون پزشکی
⚠️ نکات مهم پیش از خرید
-
✅ بررسی نسبت تبدیل مورد نیاز با توجه به سرعت و گشتاور خروجی
-
📏 تطبیق قطر شفت خروجی گیربکس با کوپلینگ و مکانیزم متصل
-
🧩 انتخاب فلنج متناسب با نوع موتور (NEMA، سروو، استپ یا AC)
-
🛢️ عدم نیاز به روغن‌کاری دورهای – روان‌کاری دائمی با گریس صنعتی
