برند : HQM
دستهبندی : گیربکس

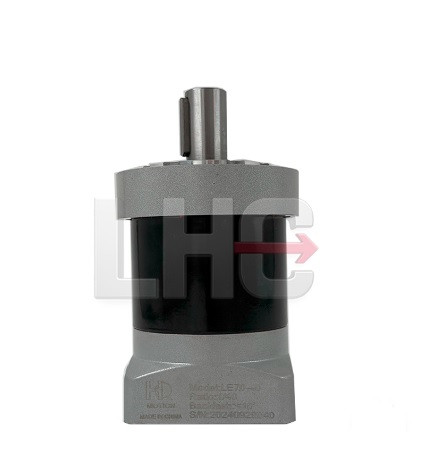

گیربکس استپ LE90-3-86-14-HQM BRAND
گیربکس استپ LE90-3-86-14 HQM یک مدل انتقال قدرت دقیق و کم‌لرزش با نسبت تبدیل 1:3 است که برای اتصال مستقیم به استپ موتور سایز 86 میلی‌متر (NEMA 34) طراحی شده است. این گیربکس با فلنج سایز 90 میلی‌متر و شفت خروجی 14 میلی‌متری، گزینه‌ای مناسب برای کاربردهایی است که به گشتاور متوسط، سرعت بالا و دقت حرکتی نیاز دارند. استفاده از چرخ‌دنده‌های دقیق و مونتاژ بالانس‌شده، باعث شده این مدل در بسیاری از سیستم‌های CNC، اتوماسیون صنعتی، ماژول‌های حرکتی و رباتیک مورد استفاده قرار گیرد.
🔍 مشخصات فنی گیربکس LE90-3-86-14 HQM
| ویژگی | مقدار |
|---|---|
| مدل | LE90-3-86-14 |
| نوع گیربکس | دنده صاف (Spur Gear) یا ترکیبی دقیق |
| نسبت تبدیل | 3:1 |
| قطر فلنج ورودی | 90 میلی‌متر |
| سازگار با موتور | استپ موتور NEMA 34 (سایز 86mm) |
| قطر شفت خروجی | 14 میلی‌متر |
| بازده انتقال | بالای 90٪ در سرعت‌های متداول |
| لقی زاویه‌ای | کمتر از 15 arcmin |
| جنس دنده‌ها | فولاد سخت‌کاری شده با پوشش ضدسایش |
| جنس پوسته | آلومینیوم صنعتی با آندایز سخت |
| وزن تقریبی | 1.8 الی 2.5 کیلوگرم |
✅ مزایای گیربکس LE90-3-86-14 HQM
-
🔩 طراحی فشرده و سبک با قابلیت نصب آسان روی استپ موتورهای صنعتی
-
⚙️ کاهش سرعت و افزایش گشتاور مناسب برای سیستم‌هایی با بار متوسط
-
🌀 حرکت نرم و بدون ضربه به لطف دنده‌های دقیق و مونتاژ بالانس شده
-
🔧 مناسب برای سیستم‌های دارای حرکت رفت و برگشتی یا پالس دقیق
-
🔇 عملکرد کم‌صدا و بدون لرزش برای کاربردهای حساس
-
🔗 اتصال مستقیم به موتور بدون نیاز به کوپلینگ در بعضی طرح‌ها
📌 کاربردهای گیربکس LE90-3-86-14 HQM
-
دستگاه‌های CNC سبک و نیمه‌سنگین
-
پرینترهای صنعتی و تجهیزات چاپ دقیق
-
ربات‌های صنعتی و بازوهای مکانیکی
-
ماژول‌های حرکتی و میزهای XY
-
خطوط بسته‌بندی، لیبل‌زنی و برش اتوماتیک
-
سیستم‌های موقعیت‌یاب دقیق در اتوماسیون
🎯 نکات نصب و بهره‌برداری
-
جهت افزایش عمر مفید گیربکس، نصب روی پایه محکم و تراز شده ضروری است.
-
استفاده از درایور با تنظیمات میکرواستپ دقیق برای بهره‌گیری کامل از دقت حرکتی توصیه می‌شود.
-
در صورت نیاز به کوپلینگ، از مدل‌های آلومینیومی یا الاستومری دقیق استفاده کنید.
-
بررسی و حفظ روان‌کاری داخلی گیربکس در فواصل مشخص، عملکرد پایدار را تضمین می‌کند.
📦 خدمات فروشگاه
-
مشاوره فنی رایگان برای انتخاب دقیق گیربکس مناسب پروژه
-
فروش ست کامل استپ موتور + درایور + گیربکس
-
ارسال سریع و پشتیبانی تخصصی
-
ضمانت اصالت کالا و سلامت فیزیکی
-
موجودی دائم برای پروژه‌های صنعتی و دانشگاهی
گیربکس استپ LE90-3-86-14 HQM ترکیبی از دقت، قدرت و کیفیت ساخت صنعتی است که برای پروژه‌هایی با سرعت متوسط و گشتاور افزوده طراحی شده است. انتخابی هوشمندانه برای مهندسین اتوماسیون و طراحان سیستم‌های حرکتی.
