برند : HQM
دستهبندی : ساپورت مهره

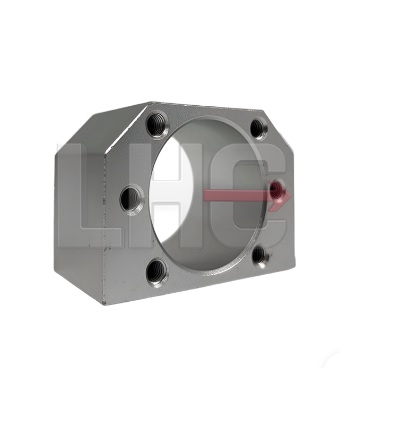

ساپورت مهره بالسکرو-BSG 20-HQM BRAND
ساپورت مهره بال اسکرو مدل BSG 20 از برند HQM یک قطعه مکانیکی دقیق جهت تثبیت مهره‌های بال اسکرو با قطر نامی ۲۰ میلی‌متر در سیستم‌های حرکتی محورهای خطی و انتقال قدرت است. این قطعه با ساختار صلب و طراحی مهندسی‌شده، به‌منظور حذف لقی ناخواسته، کاهش ارتعاشات در حین حرکت و افزایش دقت سیستم موقعیت‌یابی مورد استفاده قرار می‌گیرد.
BSG 20 در کنار بال اسکروهایی با مهره‌های سری SFU / DFU 20 به‌عنوان نگهدارنده اصلی مهره عمل می‌کند و مانع از دوران ناخواسته آن در هنگام حرکت محوری می‌شود. بدنه این ساپورت از آلومینیوم صنعتی یا فولاد ماشین‌کاری‌شده ساخته شده و سطح آن به‌منظور مقاومت بیشتر در برابر خوردگی و اصطکاک، آبکاری یا آنودایز شده است.
مشخصات فنی:
-
مدل: BSG 20
-
سازگار با: مهره‌های بال اسکرو قطر ۲۰ میلی‌متر (سری SFU / DFU / SFI)
-
نقش مکانیکی: تثبیت مهره و جلوگیری از حرکت چرخشی آن
-
جنس بدنه: فولاد یا آلومینیوم صنعتی با آبکاری ضدزنگ
-
روش نصب: پیچ از بغل یا کف (سوراخ‌کاری استاندارد)
-
دقت ماشین‌کاری: بالا (سطح تماس یکنواخت با مهره)
-
وزن خالص: حدود 120 گرم (بسته به متریال و نوع ماشین‌کاری)
مزایای مهندسی:
-
حفظ موقعیت دقیق مهره در بارهای رفت و برگشتی
-
سازگاری کامل با طراحی ماژولار بال اسکرو و سیستم‌های لینیر
-
کاهش فشار جانبی روی مهره در زمان اعمال گشتاور
-
جلوگیری از پیچش یا جابه‌جایی ناخواسته مهره در کاربردهای CNC
کاربردها:
-
ماشین‌آلات CNC و ابزار دقیق
-
تجهیزات موقعیت‌یابی صنعتی و رباتیک
-
سیستم‌های حرکتی خطی با محورهای پیچ سربی (Lead Screw)
-
خطوط اتوماسیون با دقت بالا در صنایع پزشکی، بسته‌بندی و لیزر
ملاحظات نصب:
-
مهره باید به‌طور کامل داخل ساپورت جاگذاری شود و از تراز بودن سطح تماس اطمینان حاصل گردد
-
بسته به شرایط کاربری، امکان انتخاب نوع نصب (افقی یا عمودی) فراهم است
-
پیچ‌های نگهدارنده باید گشتاور مناسب داشته باشند تا از تغییر موقعیت مهره در حین حرکت جلوگیری شود
