برند : HQM
دستهبندی : دنده مقابل

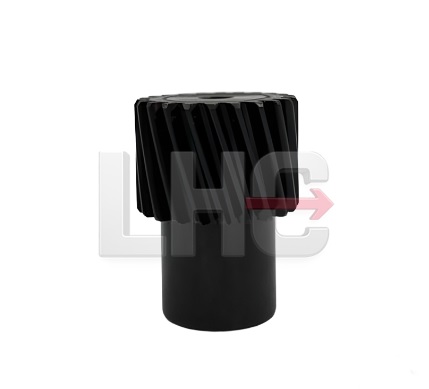

دنده مقابل مورب-M2-T22-D20-HQM BRAND
دنده مقابل مورب مدل M2-T22-D20 برند HQM یک چرخ‌دنده مهندسی‌شده از نوع مورب (Helical) است که برای انتقال نیرو با درگیری یکنواخت، بی‌صدا و بدون لقی طراحی شده است. این دنده دارای مدول ۲، ۲۲ دندانه و سوراخ مرکزی با قطر ۲۰ میلی‌متر بوده و در سیستم‌هایی مانند گیربکس‌های دقیق، دستگاه‌های CNC، شانه‌دنده‌های مورب، پوزیشنرهای صنعتی و خطوط اتوماسیون کاربرد فراوان دارد.
📐 مشخصات فنی دنده مورب M2-T22-D20 – HQM
| ویژگی | مقدار |
|---|---|
| 🔷 مدل | M2-T22-D20 |
| 🏷️ برند | HQM |
| ⚙️ نوع دنده | مورب (Helical Gear) – دنده مقابل یا جفت شانه‌ای |
| 📏 مدول (Module) | 2 |
| ⚙️ تعداد دندانه | 22 عدد |
| 🔩 قطر سوراخ مرکزی (Bore) | 20 میلی‌متر |
| 🧱 متریال | فولاد آلیاژی سخت‌کاری‌شده با آبکاری ضدزنگ |
| 🔧 روش نصب روی شفت | با خار (keyway)، پین یا پیچ ست‌اسکرو (پیچ مغزی) |
| 🔄 جهت چرخش | راست‌گرد یا چپ‌گرد بسته به تطابق با دنده مقابل |
✅ مزایای دنده مقابل مورب HQM – M2-T22-D20
-
🔧 حرکت نرم و بی‌صدای مکانیکی حتی در سرعت‌های بالا
-
🎯 طراحی زاویه‌دار برای توزیع بهتر نیرو و کاهش تنش دندانه‌ها
-
⚙️ مناسب استفاده با شانه‌دنده‌های مورب M2 در CNC و اتوماسیون
-
🛠️ قابل نصب بر روی شفت‌های صنعتی با قطر 20mm به صورت دقیق و پایدار
-
🧰 قابلیت کارکرد در شرایط صنعتی با بار متوسط تا سنگین
🎯 کاربردها
-
سیستم‌های CNC با انتقال قدرت در محورهای X/Y
-
گیربکس‌های سبک، پوزیشنر و مکانیزم‌های حرکت زاویه‌دار
-
ربات‌های صنعتی با نیاز به کنترل نرم و دقیق
-
خطوط مونتاژ و اتوماسیون صنعتی
-
ست کامل با شانه دنده مورب M2 برند HQM
⚠️ نکات نصب
-
✅ مطمئن شوید قطر داخلی دنده با شفت کاملاً فیت باشد (20mm)
-
🔩 استفاده از خار یا پیچ مغزی برای اتصال مطمئن الزامی است
-
🧯 روان‌کاری مناسب به‌صورت مداوم جهت کاهش اصطکاک و افزایش عمر دنده
-
⚠️ از تطابق زاویه دنده با شانه یا جفت دنده خود مطمئن شوید
